Project
New Nexus

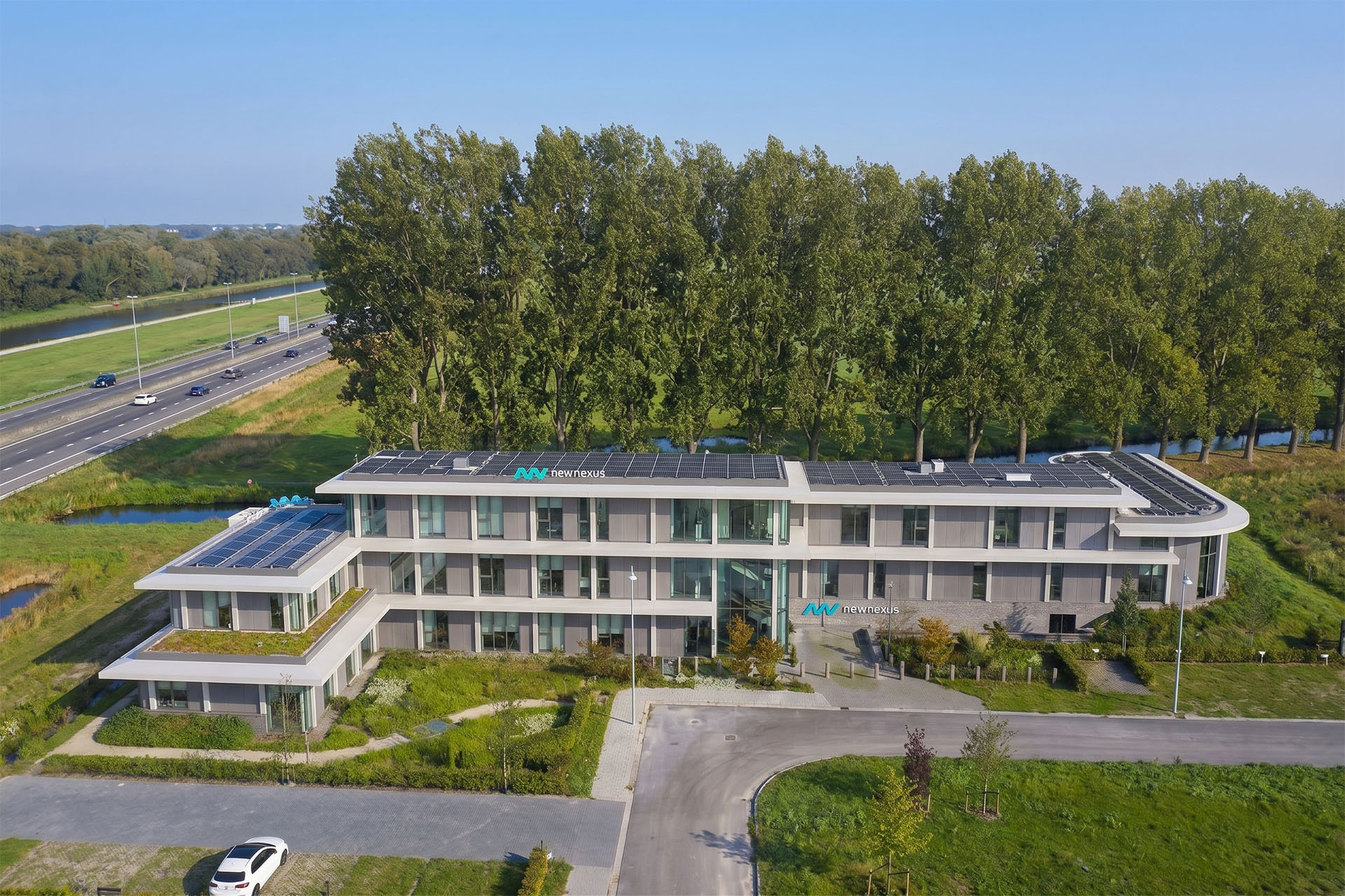

Voor het kantoorpand van IT-bedrijf New Nexus in Haren was uiterste nauwkeurigheid nodig in het gevelbeeld. Metaalbedrijf Stameta B.V. produceerde het zetwerk. Buro De Haan verzorgde de volledige engineering op basis van het aangeleverde BIM-model. Zo maakten we de stap van ontwerp naar foutloze productie en montage.
Locatie
Haren
Opdrachtgever
Stameta B.V.
Bouwjaar
2020
Millimeterwerk binnen een vaste constructie
De achterliggende bouwkundige constructie was een vast gegeven. Houtskeletbouw rekjes, staalconstructie, stelkozijnen en vloeren lagen al vast in het IFC-model. De uitdaging was om de gevelbeplating hier exact op aan te laten sluiten. Dat vroeg om engineering tot op millimeterniveau, met oog voor montage, akoestiek en een strak eindbeeld, zonder ruimte voor interpretatie op de werkvloer.
Van BIM model naar productietekening
We startten vanuit het aangeleverde BIM-model en gebruikten de bestaande constructie als leidend kader. Alle panelen voor kolommen, luifels en dakranden zijn door ons volledig geëngineerd naar productietekeningen.
De radiussen voor het buigen zijn direct in de tekeningen opgenomen, zodat deze één op één gebruikt konden worden in de productie. De bevestiging is daarbij slim uitgewerkt met kokers op de achterliggende staalconstructie en U-profielen die zorgen voor een zuivere en betrouwbare montage van de beplating. Om overzicht en efficiëntie in het productieproces te behouden, is bewust gekozen voor een beperkt aantal verschillende types. Binnen elke family bleef de vorm gelijk en varieerde alleen de lengte. Voorafgaand aan de productie is een mock-up gemaakt om zowel de radius als de ponsgaten te controleren. Deze testopstelling gaf zekerheid in de uitwerking en vormde het startsein voor een soepele en foutloze productie.
Daarnaast zijn de panelen voorzien van 2 cm isolatie om geluidsoverlast van regen te beperken. Een detail dat bijdraagt aan comfort en kwaliteit in gebruik.
Een direct maakbare gevel
Het zetwerk sloot perfect aan op de bouwkundige ondergrond en kon zonder aanpassingen worden geproduceerd en gemonteerd. Dankzij de uitgeklapte productietekeningen wist Stameta exact hoeveel panelen per type nodig waren en hoe deze geproduceerd moesten worden.
Het resultaat is een strak en consistent gevelbeeld, een efficiënt productieproces en een gebouw dat niet alleen technisch klopt maar ook bijdraagt aan hoge duurzaamheidsambities. Dat het kantoorpand later het BREEAM Outstanding certificaat behaalde, onderstreept de kwaliteit van deze aanpak.
Een mooi resultaat voor New Nexus.
